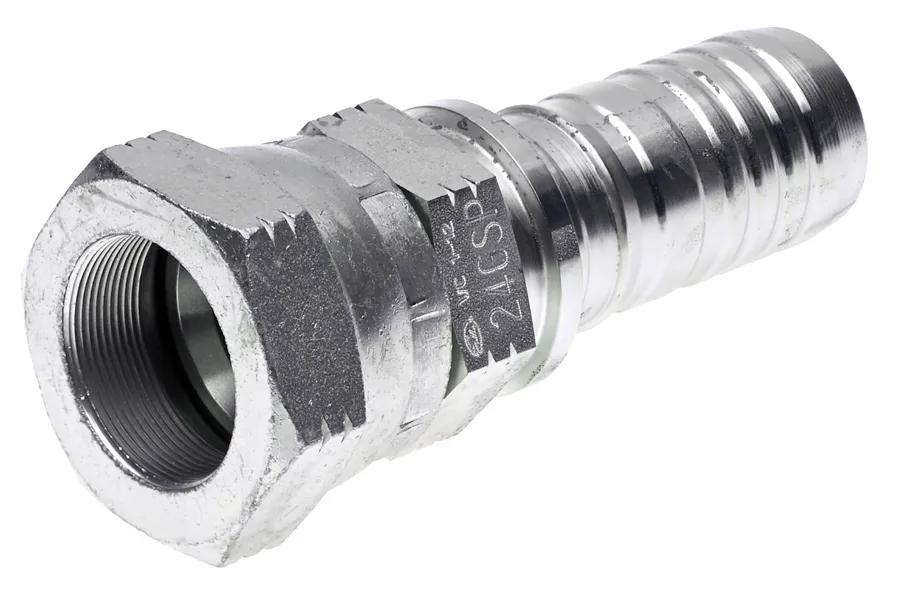

Raccord 24Gsp-24Fkx
#GATG22910-2424
Sommaire du produit
Gates GlobalSpiral Plus No-Skive Couplings Are For Use on 1 1/2 in. & 2 in. Spiral & Wire Braid Hoses Requiring a Working Pressure of 3000 PSI or Less.
Caractéristiques et avantages
- Ces émerillons femelles ont été marqués avec 2 petites encoches sur l'hexagone pour les identifier comme étant du style Komatsu.
- Des viroles séparées sont nécessaires pour les tuyaux à 4 spirales et les tuyaux tressés.
- L'élimination du processus de parage réduit considérablement le temps d'assemblage, la main-d'œuvre, les odeurs, les erreurs de fabrication et la contamination du système d'alimentation fluidique.
- Tout comme les accouplements GlobalSpiral, la conception innovante en 2 pièces sans skive est rapide, sécurisée et permet des assemblages sur mesure.
Spécifications
| Description d'accouplement | GlobalSpiral Plus Female Komatsu Style Japanese Metric Swivel |
| Coupure (po) – C | 2-59/64 po (7,42 cm) |
| Recommandations pour le tuyau | Tuyau hydraulique extrêmement haute pression Gates (-24 et -32) |
| Description industrielle | 24GSP-24FKX |
| Diamètre intérieur | 1-1/2 po (3,81 cm) |
| Longueur | 5-13/16 po (14,76 cm) |
| Écrou hexagonal (po) – H2 | 2-21/64 po (5,92 cm) |
| Diamètre intérieur du manchon | 1-59/64 po (4,88 cm) |
| Tige hexagonale (po) | 1-59/64 po (4,88 cm) |
| Filetage | M42 x 1,5 |
| Type | Raccord pivotant métrique japonais de style Komatsu femelle GlobalSpiral Plus |
Interchanges et pièces équivalentes:
| G22910-2424 |
| 734735725 |
