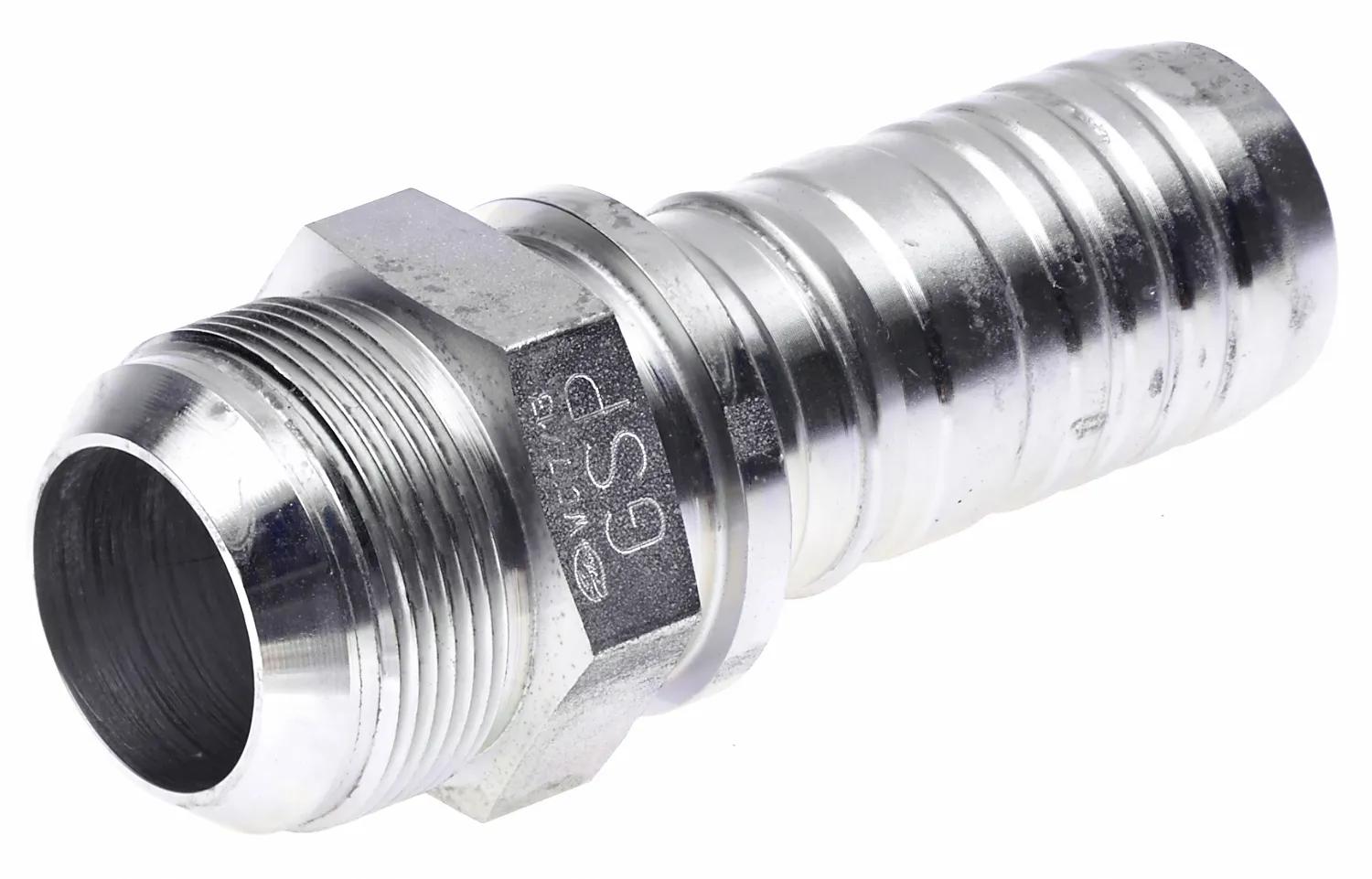

Raccord 24Gsp-24Mj
#GATG22165-2424
Sommaire du produit
Les raccords Gates GlobalSpiral Plus sans skive sont conçus pour les tuyaux spiralés et tressés en fil de 1 1/2 po et 2 po nécessitant une pression de service de 3000 psi ou moins.
Caractéristiques et avantages
- Dépasse le million de cycles d'impulsion. Conception innovante en deux parties sans biseautage.
- Des viroles séparées sont nécessaires pour les tuyaux à 4 spirales et les tuyaux tressés.
- La conception unique de sertissage mordant le fil permet une meilleure rétention du couplage et une prévention contre le soufflage.
- L'élimination du processus de parage réduit considérablement le temps d'assemblage, la main-d'œuvre, les odeurs, les erreurs de fabrication et la contamination du système d'alimentation fluidique.
- Réduit les stocks de pièces de 30 % puisqu’une seule tige est requise pour tous les types de tuyaux en spirale.
- Réduit le temps d’assemblage, la main d’œuvre, les erreurs de fabrication et la contamination.
Spécifications
| Description d'accouplement | GlobalSpiral Plus Male JIC 37 Flare |
| Coupure (po) – C | 2-7/32 po |
| Recommandations pour le tuyau | Tuyau hydraulique extrêmement haute pression Gates (-24 et -32) |
| Description industrielle | 24GSP-24MJ |
| Diamètre intérieur | 1-1/2 po |
| Longueur | 5-1/8 po |
| N° de pièce d'origine | G22165-2424 |
| Numéro de produit | 734781465 |
| Tige hexagonale (po) | 1-31/32 po |
| Filetage | 1-7/8 po-12 |
| Type | GlobalSpiral Plus Mâle JIC 37 Flare |
| Poids | 1,28 lbs |
Interchanges et pièces équivalentes:
| G22165-2424 |
| 734781465 |
