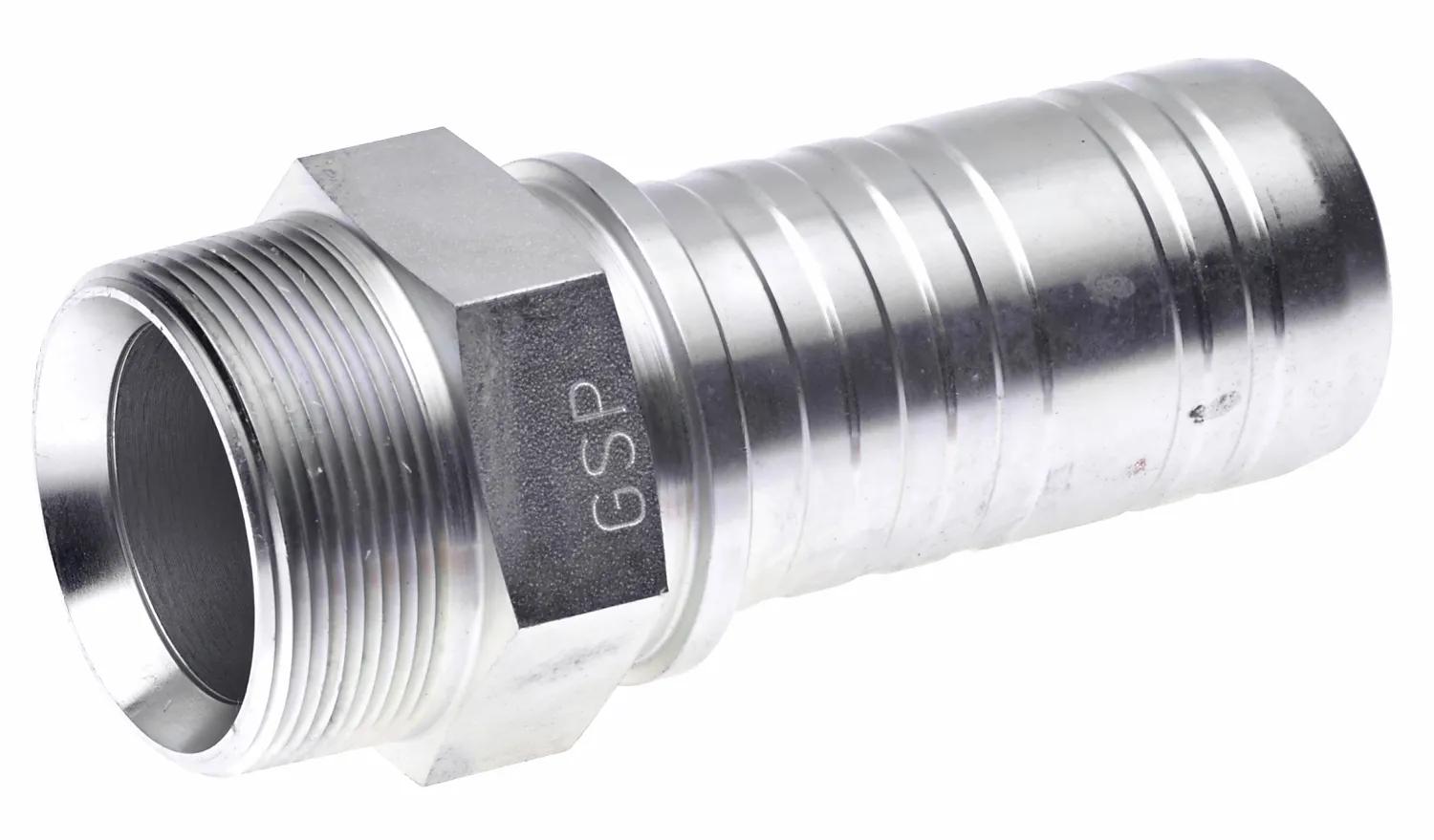

Raccord 24Gsp-24Mp
#GATG22100-2424
Sommaire du produit
Gates GlobalSpiral Plus No-Skive Couplings Are For Use on 1 1/2 in. & 2 in. Spiral & Wire Braid Hoses Requiring a Working Pressure of 3000 PSI or Less.
Caractéristiques et avantages
- Dépasse le million de cycles d'impulsion. Conception innovante en deux parties sans biseautage.
- Des viroles séparées sont nécessaires pour les tuyaux à 4 spirales et les tuyaux tressés.
- La conception unique de sertissage mordant le fil permet une meilleure rétention du couplage et une prévention contre le soufflage.
- L'élimination du processus de parage réduit considérablement le temps d'assemblage, la main-d'œuvre, les odeurs, les erreurs de fabrication et la contamination du système d'alimentation fluidique.
- Réduit les stocks de pièces de 30 % puisqu’une seule tige est requise pour tous les types de tuyaux en spirale.
- Réduit le temps d’assemblage, la main d’œuvre, les erreurs de fabrication et la contamination.
Spécifications
| Description d'accouplement | GlobalSpiral Plus Male Pipe (NPTF - 30 Cone Seat) |
| Coupure (po) – C | 2-11/32 po (5,94 cm) |
| Recommandations pour le tuyau | Tuyau hydraulique extrêmement haute pression Gates (-24 et -32) |
| Description industrielle | 24GSP-24MP |
| Diamètre intérieur | 1-1/2 po (3,81 cm) |
| Longueur | 5-15/64 po (13,28 cm) |
| N° de pièce d'origine | G22100-2424 |
| Numéro de produit | 734720725 |
| Tige hexagonale (po) | 2 po (5,08 cm) |
| Filetage | 1-1/2-11 1/2 |
| Type | Tuyau mâle GlobalSpiral Plus (NPTF - siège conique à 30 degrés) |
Interchanges et pièces équivalentes:
| 286152424 |
| GYH28615-2424 |
| G22100-2424 |
| 734720725 |
