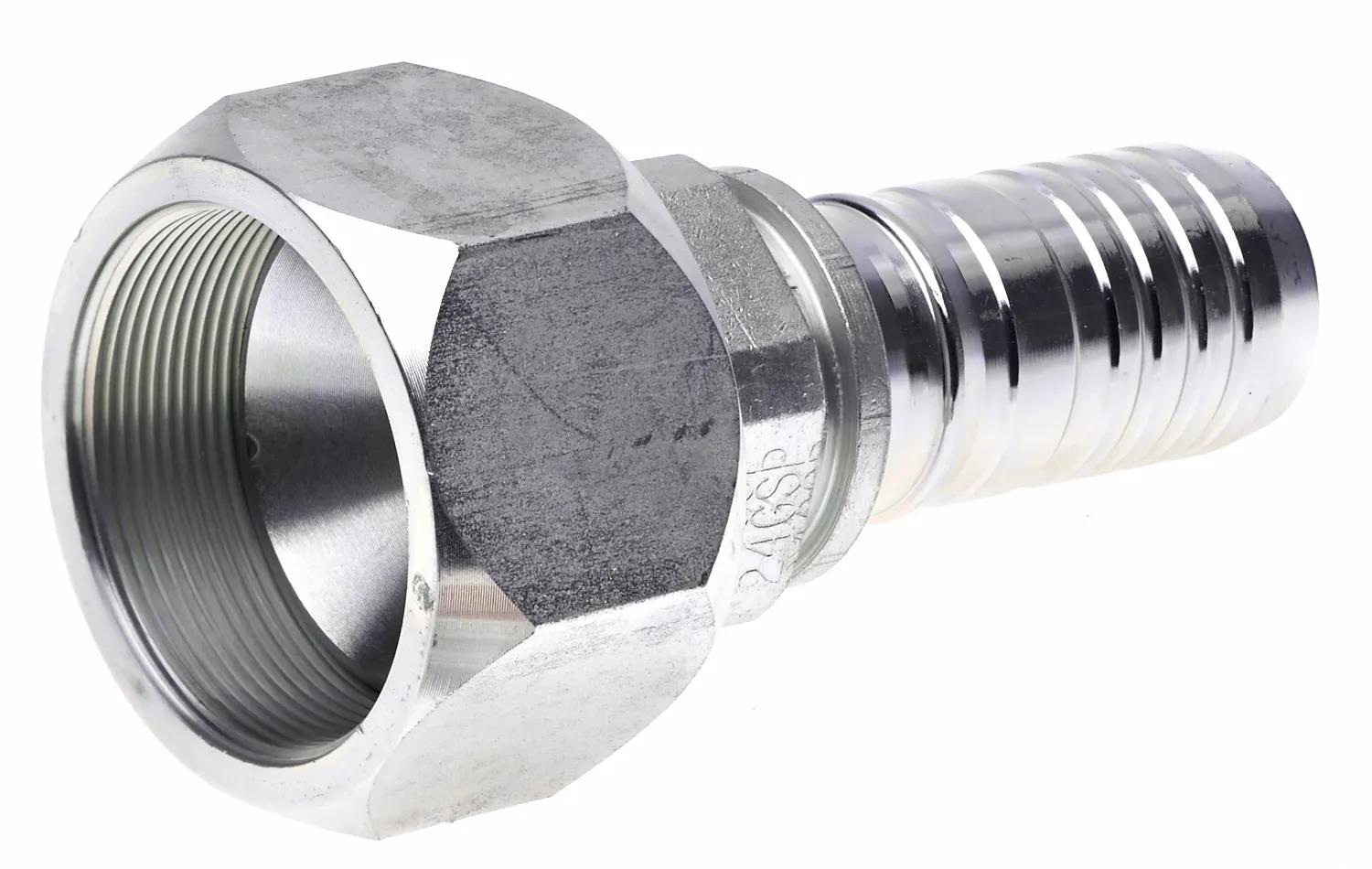

Raccord 24Gsp-32Fjx
#GATG22170-2432
Sommaire du produit
Gates GlobalSpiral Plus No-Skive Couplings Are For Use on 1 1/2 in. & 2 in. Spiral & Wire Braid Hoses Requiring a Working Pressure of 3000 PSI or Less.
Caractéristiques et avantages
- Dépasse le million de cycles d'impulsion. Conception innovante en deux parties sans biseautage.
- Des viroles séparées sont nécessaires pour les tuyaux à 4 spirales et les tuyaux tressés.
- La conception unique de sertissage mordant le fil permet une meilleure rétention du couplage et une prévention contre le soufflage.
- L'élimination du processus de parage réduit considérablement le temps d'assemblage, la main-d'œuvre, les odeurs, les erreurs de fabrication et la contamination du système d'alimentation fluidique.
- Réduit les stocks de pièces de 30 % puisqu’une seule tige est requise pour tous les types de tuyaux en spirale.
- Réduit le temps d’assemblage, la main d’œuvre, les erreurs de fabrication et la contamination.
Spécifications
| Description d'accouplement | GlobalSpiral Plus Female JIC 37 Flare Swivel |
| Coupure (po) – C | 3-1/16 po (7,77 cm) |
| Recommandations pour le tuyau | Tuyau hydraulique extrêmement haute pression Gates (-24 et -32) |
| Description industrielle | 24GSP-32FJX |
| Diamètre intérieur | 1-1/2 po (3,81 cm) |
| Longueur | 6-7/8 po (17,48 cm) |
| Écrou hexagonal (po) – H2 | 7/64 po (0,28 cm) |
| Dimension de la clé d'écrou | 2-63/64 po (7,57 cm) |
| N° de pièce d'origine | G22170-2432 |
| Numéro de produit | 734782465 |
| Tige hexagonale (po) | 2-9/16 po (6,5 cm) |
| Filetage | 2-1/2 po-12 |
| Type | Raccord pivotant GlobalSpiral Plus femelle JIC 37 Flare |
Interchanges et pièces équivalentes:
| G22170-2432 |
| 734782465 |
