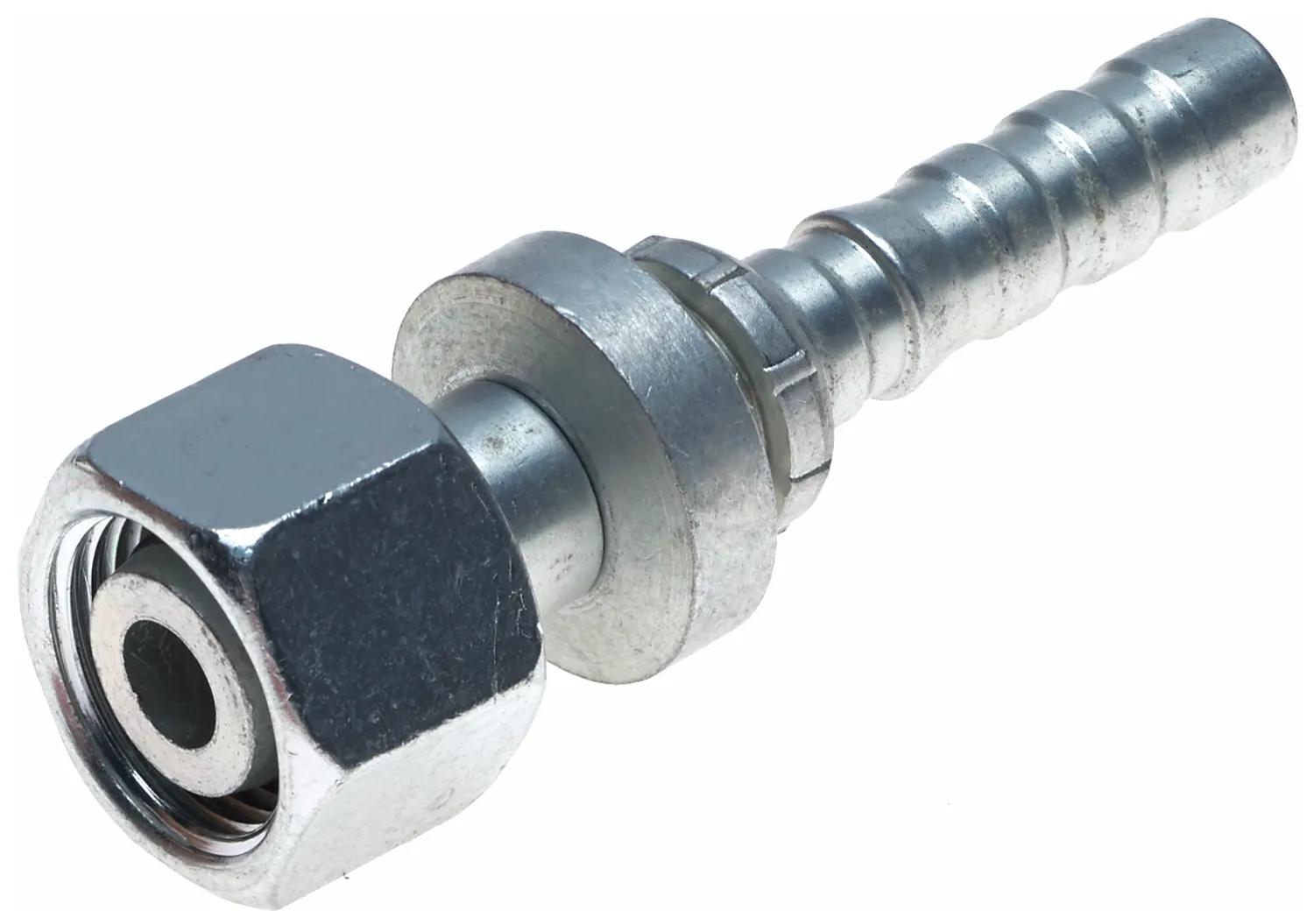

Raccord 24Gsp-42Fdlorx

#GATG22645-2442

Sommaire du produit

Les raccords Gates GlobalSpiral Plus sans ébarbage sont conçus pour une utilisation sur tuyaux spiralés et tressés de 1 1/2 po et 2 po nécessitant une pression de service de 3000 psi ou moins.

Caractéristiques et avantages

Des viroles séparées sont nécessaires pour les tuyaux à 4 spirales et les tuyaux tressés.

L'élimination du processus de parage réduit considérablement le temps d'assemblage, la main-d'œuvre, les odeurs, les erreurs de fabrication et la contamination du système d'alimentation fluidique.

Tout comme les accouplements GlobalSpiral, la conception innovante en 2 pièces sans skive est rapide, sécurisée et permet des assemblages sur mesure.

Spécifications

Description d'accouplement	GlobalSpiral Plus Female DIN 24 Cone Swivel - Light Series w/ O-Ring
Coupure (po) – C	2-7/16 po
Recommandations pour le tuyau	Tuyau hydraulique extrêmement haute pression Gates (-24)
Description industrielle	24GSP-42FDLORX
Diamètre intérieur	1-1/2 po
Longueur	5-11/32 po
Écrou hexagonal (po) – H2	2-23/64 po
Filetage	M52 x 2,0
Type	Raccord tournant conique femelle DIN 24 GlobalSpiral Plus - Série légère avec joint torique

Interchanges et pièces équivalentes:

G22645-2442

734794955
