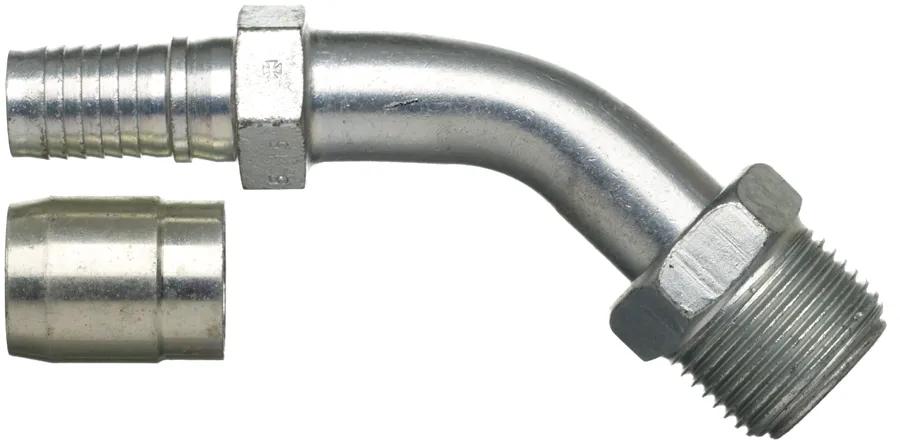

Raccord 4C14-4Mix45
#GATG40502-0404
Sommaire du produit
Gates C14 Couplings Are For Use w/ Gates C14 PTFE Hose Only.
Caractéristiques et avantages
- Disponible dans les terminaisons courantes telles que NPTF, SAE et JIC.
- Offert en 14 configurations différentes, allant de la taille -4 à -16.
Spécifications
| Description d'accouplement | C14 SAE Male Inverted Swivel - 45 Bent Tube - Steel |
| Coupure (po) – C | 1-17/32 po (3,89 cm) |
| Chute (po.) | 47/64 po (1,85 cm) |
| Recommandations pour le tuyau | GatesC14 et C14CT |
| Description industrielle | 4C14-4MIX45 |
| Diamètre intérieur | 3/16 po (0,48 cm) |
| Longueur | 1-63/64 po (5,03 cm) |
| Écrou hexagonal (po) – H2 | 1/64 po (0,05 cm) |
| Dimension de la clé d'écrou | 7/16 po (1,12 cm) |
| Tige hexagonale (po) | 7/16 po (1,12 cm) |
| Type | Raccord pivotant inversé mâle C14 SAE - Acier |
Interchanges et pièces équivalentes:
| G40502-0404 |
| 775320355 |
