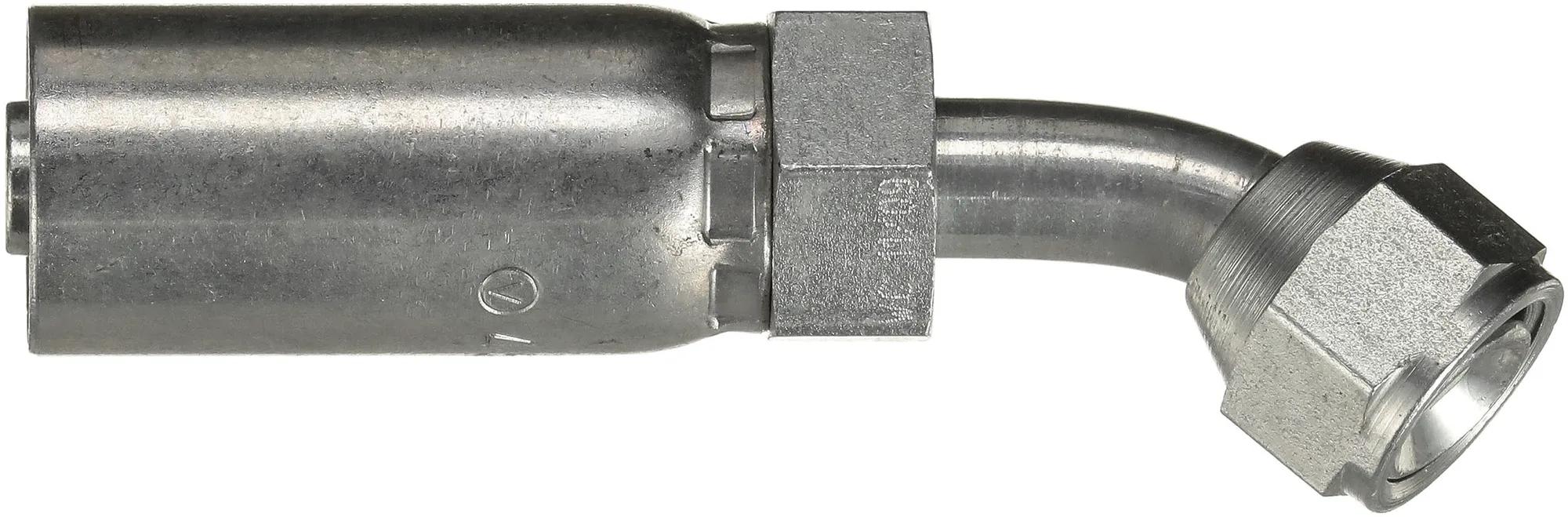

Raccord 6Pcts-6Fjx45L
#GATG51176-0606
Sommaire du produit
One-Piece Couplings For Building Assemblies Using Gates SAE100R7 & SAE100R8 Thermoplastic Hoses.
Caractéristiques et avantages
- Doit être assemblé à l’aide uniquement de l’outil et de l’outillage manuel Gates HS-1.
Spécifications
| Angle | 45 deg |
| Description d'accouplement | PCTS Thermoplastic One-Piece Female JIC 37 Flare Swivel - 45 Bent Tube |
| Coupure (po) – C | 1-63/64 po (5,03 cm) |
| Chute (po.) | 9/16 po (1,42 cm) |
| Recommandations pour le tuyau | GatesTH7 ; TH7NC |
| Description industrielle | 6PCTS-6FJX45M |
| Diamètre intérieur | 3/8 po (0,97 cm) |
| Diam. intérieur 1 (po) | 3/8 in (0.97 cm) |
| Longueur | 3-9/32 po (8,33 cm) |
| Écrou hexagonal (po) – H2 | 1/32 po (0,08 cm) |
| Dimension de la clé d'écrou | 11/16 po (1,75 cm) |
| Type de filetage | Female JIC 37 deg Flare Swivel |
Interchanges et pièces équivalentes:
| G51176-0606 |
| 733812505 |
