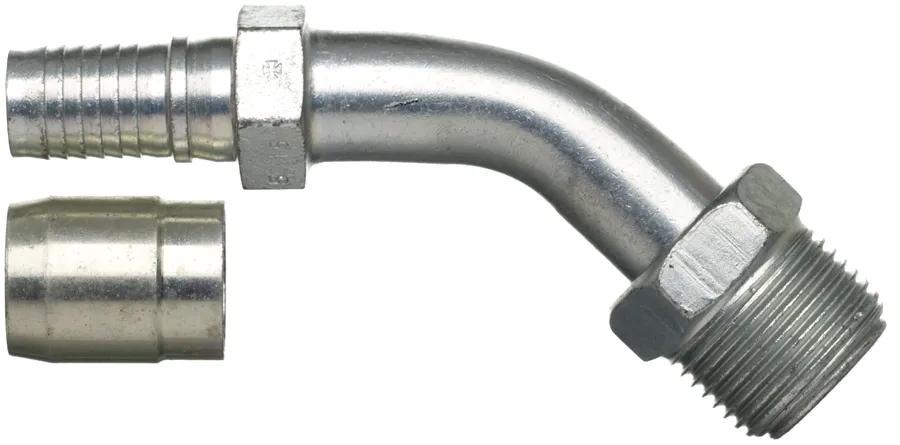

Raccord 8C14-8Mix45
#GATG40502-0808
Sommaire du produit
Gates C14 Couplings Are For Use w/ Gates C14 PTFE Hose Only.
Caractéristiques et avantages
- Disponible dans les terminaisons courantes telles que NPTF, SAE et JIC.
- Offert en 14 configurations différentes, allant de la taille -4 à -16.
Spécifications
| Description d'accouplement | C14 SAE Male Inverted Swivel - 45 Bent Tube - Steel |
| Coupure (po) – C | 2-3/32 po (5,31 cm) |
| Chute (po.) | 1-9/64 po (2,9 cm) |
| Recommandations pour le tuyau | GatesC14 et C14CT |
| Description industrielle | 8C14-8MIX45 |
| Diamètre intérieur | 13/32 po (1,04 cm) |
| Longueur | 2-61/64 po (7,49 cm) |
| Écrou hexagonal (po) – H2 | 1/32 po (0,08 cm) |
| Dimension de la clé d'écrou | 3/4 po (1,91 cm) |
| Tige hexagonale (po) | 5/8 po (1,6 cm) |
| Type | Raccord pivotant inversé mâle C14 SAE - Tube coudé à 45 degrés - Acier |
Interchanges et pièces équivalentes:
| G40502-0808 |
| 775320375 |
