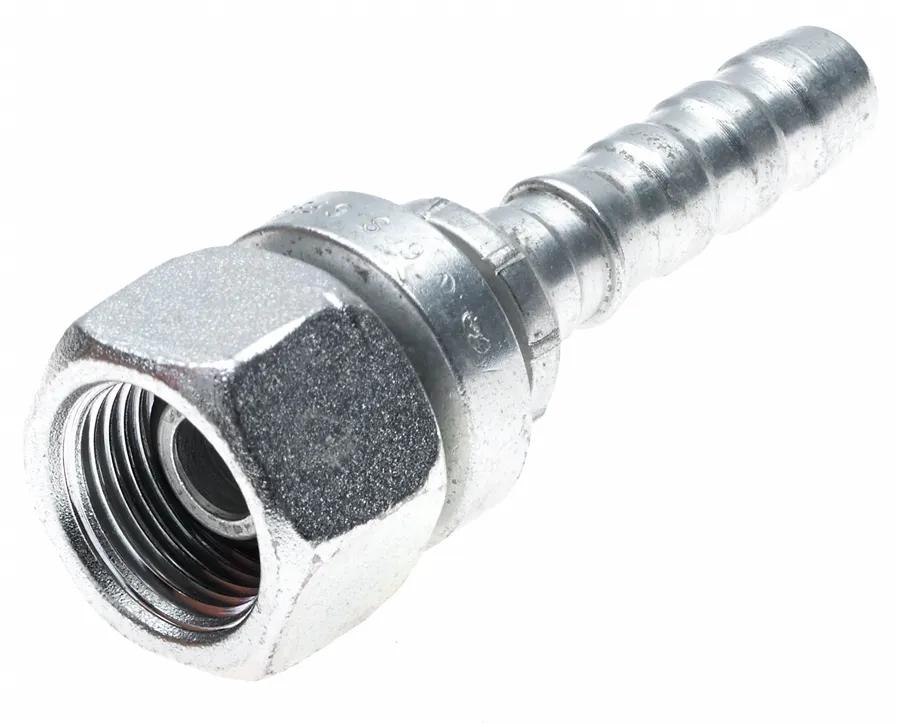

Raccord en acier Gates GlobalSpiral, 1/2-14 Femelle British Standard Parallel Pipe Joint torique pivotant, 0,5 po de longueur
Sommaire du produit
Les raccords Gates® GlobalSpiral™ offrent une performance supérieure pour les applications de tuyaux hydrauliques à fil spiralé à très haute pression et à forte impulsion. La conception innovante en deux pièces, sans dénudage, permet des assemblages rapides et sur mesure. L'élimination du processus de dénudage réduit considérablement le temps d'assemblage, la main-d'oeuvre, les odeurs, les erreurs de fabrication et la contamination du système hydraulique. Couverture maximale des applications - Les raccords GlobalSpiral™ sont disponibles dans plus de 80 configurations de filetage, ce qui facilite la recherche de la bonne solution pour votre assemblage. Les extrémités de filetage GlobalSpiral™ sont usinées à partir de barres d'acier sans plomb et peuvent supporter des pressions de service allant jusqu'à 6 000 psi. Revêtement TuffCoat™ offrant une résistance à la corrosion cinq fois supérieure à celle de la spécification SAE ASTMB117.Raccord GlobalSpiral, acier, taille de raccord 1 : 1/2-14, taille de raccord 2 : 0,5 po, type de raccord 1 : Femelle British Standard Parallel Pipe Joint torique pivotant, type de raccord de tuyau 2, pression de service de 6 000 psi, longueur de 2,402 po
Caractéristiques et avantages
- Couverture maximale des applications - Les raccords Globalspiral sont disponibles dans plus de 80 configurations de filetage, il n'a donc jamais été aussi facile de trouver la bonne solution pour votre assemblage.
- Dépasse un million de cycles d'impulsion. Conception innovante en deux pièces, sans dénudage.
- La conception unique de sertissage par morsure de fil permet une meilleure rétention du raccord et une prévention du détachement.
- La configuration en deux pièces GlobalSpiral réduit considérablement les risques d'erreur d'assemblage.
- L'élimination du processus de dénudage réduit considérablement le temps d'assemblage, la main-d'oeuvre, les odeurs, les erreurs de fabrication et la contamination du système hydraulique.
- Les raccords GlobalSpiral ont dépassé un million de cycles d'impulsion à +250 Deg. F (+121 Deg. C) sans provoquer de fissures de contrainte dans le tube de tuyau.
- Réduit l'inventaire de pièces de 30 % puisqu'une seule tige est nécessaire pour tous les types de tuyaux à fil spiralé.
- Réduit le temps d'assemblage, la main-d'oeuvre, les erreurs de fabrication et la contamination.
- Remarque : Raccords MGS à utiliser avec la sertisseuse MC4-20 uniquement.
- Revêtement TuffCoat - Résistance à la corrosion cinq fois supérieure à celle de la spécification SAE ASTMB117.
- Usinées à partir de barres d'acier sans plomb, les extrémités de filetage GlobalSpiral sont capables de supporter des pressions de service allant jusqu'à 6 000 PSI.
Spécifications
| Description d'accouplement | Pivot femelle à joint torique pour tuyau parallèle britannique standard GlobalSpiral |
| Coupure (po) – C | 15/16 po |
| Recommandations pour le tuyau | Tous les tuyaux hydrauliques à quatre et six spirales Gates MegaSys jusqu'à 8000 psi |
| Description industrielle | 8GS-8FBSPORX |
| Diamètre intérieur | 1/2 po |
| Longueur | 2-13/32 po |
| Matériel | Acier |
| Écrou hexagonal (po) – H2 | 1-1/16 po |
| N° de pièce d'origine | G20830-0808 |
| Numéro de produit | 734791405 |
| Type | Pivot femelle à joint torique pour tuyau parallèle britannique standard GlobalSpiral |
| CUP | 072053438086 |
| Dimension de la connexion 1 | 1/2-14 |
| Dimension de la connexion 2 | 0.5 in |
| Type de connexion 1 | Female British Standard Parallel Pipe O-Ring Swivel |
| Type de connexion 2 | Hose |
| Pression de fonctionnement | 6000 lb/po² |
| Catégorie de produit | Raccord GlobalSpiral |
| Poids | 0,22 lb (0,1 kg) |
Interchanges et pièces équivalentes:
| 281050808 |
| GYH28105-0808 |
| 1B12JF12 |
| G20830-0808 |
| 734791405 |
