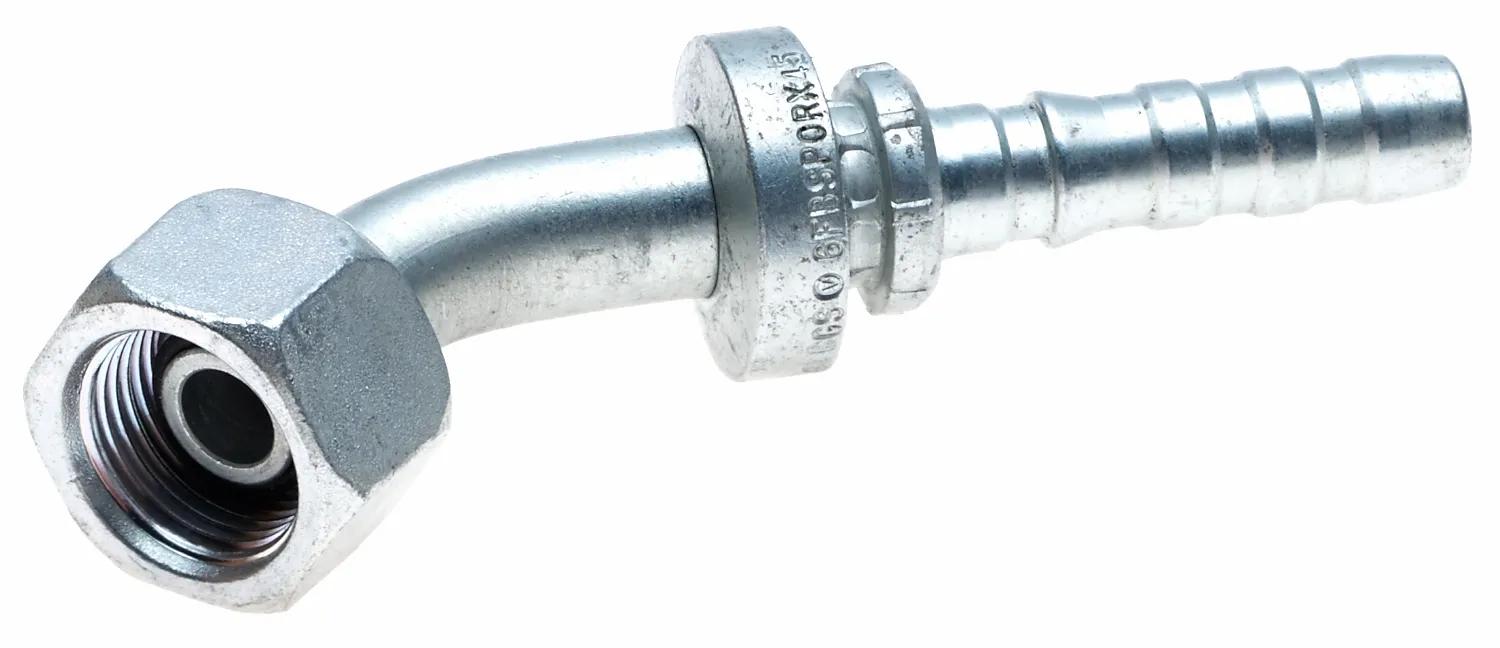

Raccord Gates GlobalSpiral en acier, 3/4-14 Femelle British Standard Parallel Pipe Joint torique pivotant, tube coudé à 45°
Sommaire du produit
Les raccords Gates® GlobalSpiral™ offrent une performance supérieure pour les applications de tuyaux hydrauliques à fil spiralé à très haute pression et à forte impulsion. La conception innovante en deux parties, sans dénudage, permet des assemblages rapides et sur mesure. L'élimination du processus de dénudage réduit considérablement le temps d'assemblage, la main-d'oeuvre, les odeurs, les erreurs de fabrication et la contamination du système hydraulique. Couverture maximale des applications - Les raccords GlobalSpiral™ sont disponibles dans plus de 80 configurations de filetage, ce qui facilite la recherche de la bonne solution pour votre assemblage. Les extrémités de filetage GlobalSpiral™ sont usinées à partir de barres d'acier sans plomb et peuvent supporter des pressions de service allant jusqu'à 6 000 psi. Revêtement TuffCoat™ offrant une résistance à la corrosion cinq fois supérieure à celle de la spécification SAE ASTMB117.Raccord GlobalSpiral, acier, taille de raccordement 1 de 3/4-14, taille de raccordement 2 de 0,752 po, type de raccordement 1 femelle British Standard Parallel Pipe Joint torique pivotant, type de raccordement 2 tube coudé à 45°, pression de service de 6000 psi, longueur de 132,6 po
Caractéristiques et avantages
- Couverture maximale des applications - Les raccords Globalspiral sont disponibles dans plus de 80 configurations de filetage, il n'a donc jamais été aussi facile de trouver la bonne solution pour votre assemblage.
- Dépasse un million de cycles d'impulsion. Conception innovante en deux pièces, sans dénudage.
- La conception unique de sertissage par morsure de fil permet une meilleure rétention du raccord et une prévention du détachement.
- La configuration en deux pièces GlobalSpiral réduit considérablement les risques d'erreur d'assemblage.
- L'élimination du processus de dénudage réduit considérablement le temps d'assemblage, la main-d'oeuvre, les odeurs, les erreurs de fabrication et la contamination du système hydraulique.
- Les raccords GlobalSpiral ont dépassé un million de cycles d'impulsion à +250 Deg. F (+121 Deg. C) sans provoquer de fissures de contrainte dans les tubes de tuyau.
- Réduit de 30 % l'inventaire des pièces, car une seule tige est nécessaire pour tous les types de tuyaux à fil spiralé.
- Réduit le temps d'assemblage, la main-d'oeuvre, les erreurs de fabrication et la contamination.
- Remarque : Raccords MGS à utiliser avec la sertisseuse MC4-20 uniquement.
- Revêtement TuffCoat - Résistance à la corrosion cinq fois supérieure à celle de la spécification SAE ASTMB117.
- Usinées à partir de barres d'acier sans plomb, les extrémités de filetage GlobalSpiral sont capables de supporter des pressions de service allant jusqu'à 6 000 PSI.
Spécifications
| Description d'accouplement | GlobalSpiral Femelle British Standard Parallel Pipe Joint torique pivotant - Tube coudé à 45 |
| Coupure (po) – C | 3-9/32 po |
| Chute (po.) | 1-7/64 po |
| Recommandations pour le tuyau | Tous les tuyaux hydrauliques à quatre et six spirales Gates MegaSys jusqu'à 8000 psi |
| Description industrielle | 12GS-12FBSPORX45 |
| Diamètre intérieur | 3/4 po |
| Longueur | 5-19/64 po |
| Matériel | Acier |
| Note | S, M et L Chutes et hexagone selon le projet de norme ISO 12151-6. |
| Écrou hexagonal (po) – H2 | 1-17/64 po |
| N° de pièce d'origine | G20831-1212 |
| Numéro de produit | 734794005 |
| Type | GlobalSpiral Femelle British Standard Parallel Pipe Joint torique pivotant - Tube coudé à 45 deg |
| CUP | 072053571851 |
| Dimension de la connexion 1 | 3/4-14 |
| Dimension de la connexion 2 | 0.752 in |
| Type de connexion 1 | Female British Standard Parallel Pipe O-Ring Swivel |
| Type de connexion 2 | 45 deg Bent Tube |
| Pression de fonctionnement | 6000 psi |
| Catégorie de produit | Raccord GlobalSpiral |
| Poids | 0.73 lb (0,33 kg) |
Interchanges et pièces équivalentes:
| G20831-1212 |
| 734794005 |
