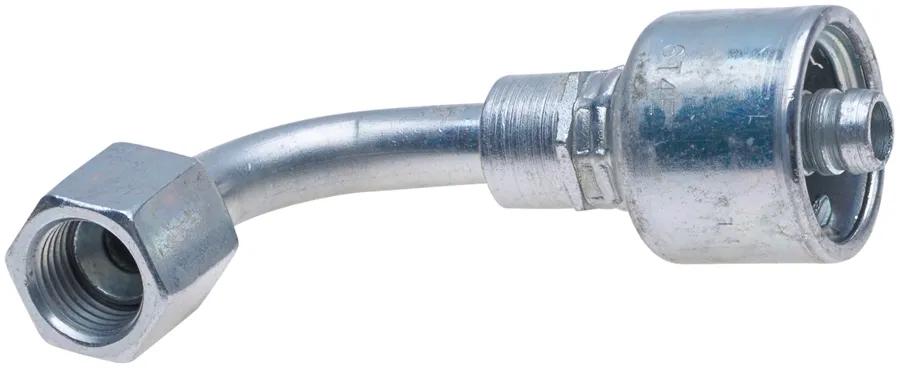

Raccord MegaCrimp pivotant femelle JIC 37° à collet évasé x tube coudé à 90°, Acier, 1-1/16-12 x 3/4 po, 12G-12FJX90M
Sommaire du produit
Les raccords Gates MegaCrimp sont conçus pour être utilisés avec les boyaux hydrauliques tressés de Gates afin de créer un assemblage robuste et sans fuite. Le raccord pré-assemblé est doté d'un insert en « C » breveté fixé à la douille, permettant son utilisation avec différentes constructions de boyaux et épaisseurs de paroi. Cet insert assure une répartition uniforme des forces de sertissage pour former un joint concentrique et sans suintement, simplifiant ainsi les exigences d'inventaire. Les raccords MegaCrimp sont des raccords entièrement qualifiés EN-performance, offrant une solution fiable et respectueuse de l'environnement.Raccord MegaCrimp, Acier, Taille de connexion 1 : 1-1/16-12, Taille de connexion 2 : 3/4 po, Type de connexion 1 : Raccord pivotant femelle JIC 37° à collet évasé, Type de connexion 2 : Tube coudé à 90°, Longueur : 4,82 po.
Caractéristiques et avantages
- A dépassé un million de cycles d'impulsion lors des essais de conception.
- Les raccords MegaCrimp établissent une nouvelle norme pour les raccords hydrauliques. L'insert unique en « C » assure un sertissage concentrique « sans suintement » pour maintenir l'équipement et l'environnement propres.
- L'une des causes les plus courantes de fuites hydrauliques est un écrou ou un siège de raccord fissuré en raison d'un serrage excessif par un travailleur trop zélé. Gates a mis au point une solution : la technologie d'écrou à couple complet (Full-Torque Nut) désormais disponible sur les raccords Gates MegaCrimp et GlobalSpiral.
- Sertissage robuste « Bite-the-Wire ». Profil bas. Insertion complète de la tige. Sertissage pleine longueur. Testé jusqu'à 600 000 cycles d'impulsion, un chef de file de l'industrie.
- Simplifie la gestion des stocks. Revêtement TuffCoat respectueux de l'environnement pour une résistance à la corrosion 345 % supérieure à la norme SAE.
- Une seule taille de raccord MegaCrimp peut accueillir divers boyaux hydrauliques tressés à 1 et 2 fils de différentes constructions et épaisseurs de paroi, simplifiant les exigences d'inventaire, aidant à réduire les coûts et simplifiant la sélection des raccords.
- Les raccords MegaCrimp sont des raccords entièrement qualifiés EN-performance.
Spécifications
| Application | Assemblages de boyaux hydrauliques |
| Finition | Revêtement TuffCoat respectueux de l'environnement |
| Hauteur | 2-9/32 po |
| Longueur | 4-13/16 po |
| Matériel | Acier |
| N° de pièce d'origine | G25180-1212 |
| Type | MegaCrimp pivotant femelle JIC 37° à collet évasé - tube coudé à 90° |
| Largeur | 3/4 po |
| Dimension de la connexion 1 | 1-1/16-12 |
| Dimension de la connexion 2 | 3/4 in |
| Type de connexion 1 | Female JIC 37 deg Flare Swivel |
| Type de connexion 2 | 90 deg Bent Tube |
| Standards | EN-performance |
| Catégorie de produit | Raccord MegaCrimp |
| Poids | 0,86 lb (0,39 kg) |
Interchanges et pièces équivalentes:
| 144251212 |
| GYHB2-JCFX90-1212 |
| GYH14425-1212 |
| B2JCFX901212 |
| B2-JCFX90-1212 |
| 12U672 |
| G251801212 |
| SC6391212 |
| FJ9130-1212S |
| G25180-1212 |
| 710347455 |
