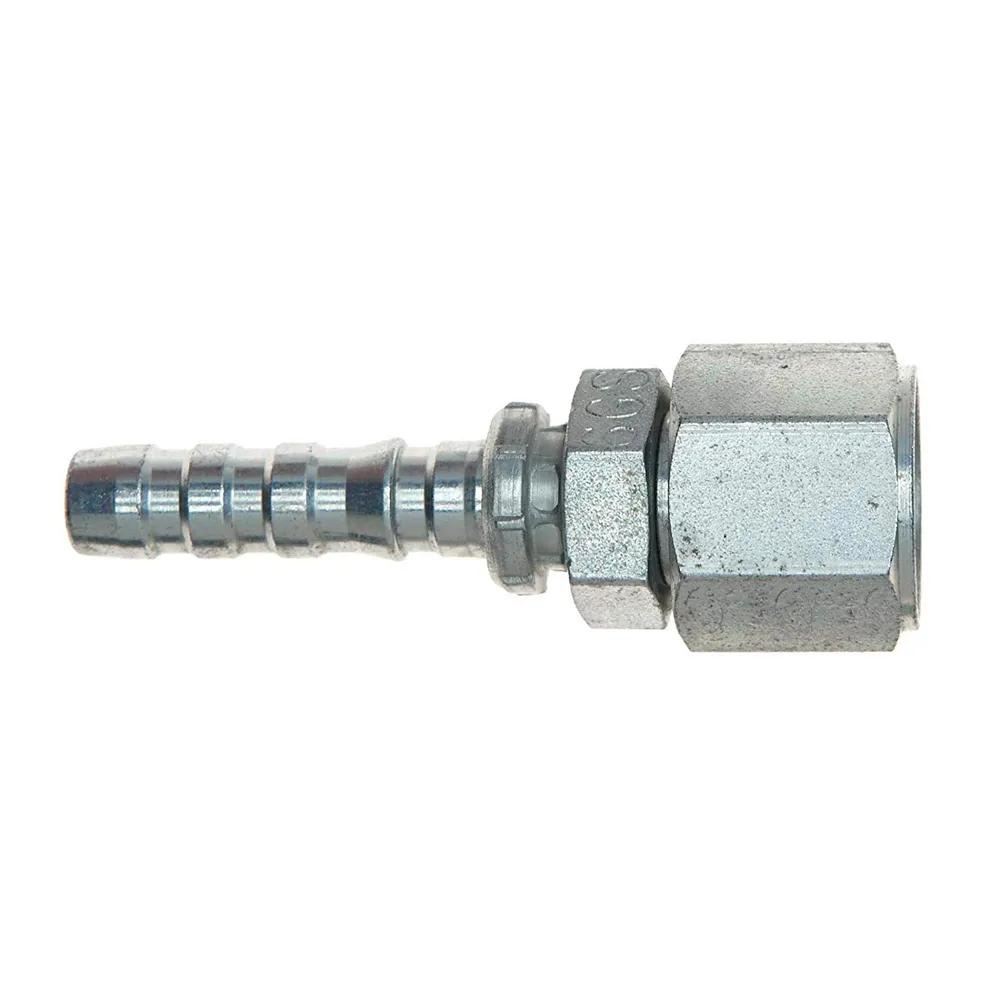

Raccord pivotant femelle JIC 37° à collet évasé GlobalSpiral, acier, 3/4-16 x 0,5 po, 8GS-8FJX
Sommaire du produit
Les raccords GlobalSpiral™ de Gates® offrent des performances supérieures pour les applications de flexibles hydrauliques à fil spiralé à très haute pression et à impulsion élevée. La conception innovante en deux pièces, sans dénudage, permet des assemblages rapides et sur mesure. L'élimination du processus de dénudage réduit considérablement le temps d'assemblage, la main-d'oeuvre, les odeurs, les erreurs de fabrication et la contamination du système de puissance fluidique. Couverture d'application maximale - Les raccords GlobalSpiral™ sont disponibles dans plus de 80 configurations de filetage, ce qui facilite la recherche du bon raccord pour votre assemblage. Les extrémités filetées GlobalSpiral™ sont usinées à partir de barres d'acier sans plomb et peuvent supporter des pressions de service allant jusqu'à 6 000 psi. Revêtus d'un placage TuffCoat™, offrant une résistance à la corrosion plus de cinq fois supérieure à la spécification SAE ASTMB117.Raccord GlobalSpiral, acier, taille de connexion 1 3/4-16, taille de connexion 2 0,5 po, type de connexion 1 pivotant femelle JIC 37 degrés à collet évasé, type de connexion 2 flexible, pression de service 6000 psi, longueur 2,831 po
Caractéristiques et avantages
- Couverture d'application maximale - Les raccords GlobalSpiral sont disponibles dans plus de 80 configurations de filetage, il n'a donc jamais été aussi facile de trouver le bon raccord pour votre assemblage.
- Dépasse un million de cycles d'impulsion. Conception innovante en deux pièces, sans dénudage.
- La conception unique de sertissage « mord-le-fil » permet une meilleure rétention du raccord et une prévention du débranchement.
- La configuration en deux pièces GlobalSpiral réduit considérablement les risques d'erreur d'assemblage.
- L'élimination du processus de dénudage réduit considérablement le temps d'assemblage, la main-d'oeuvre, les odeurs, les erreurs de fabrication et la contamination du système de puissance fluidique.
- Les raccords GlobalSpiral ont dépassé un million de cycles d'impulsion à +250 °F (+121 °C) sans provoquer de fissures de contrainte dans le tube du flexible.
- Réduit l'inventaire des pièces de 30 % puisqu'une seule tige est requise pour tous les types de flexibles à fil spiralé.
- Réduit le temps d'assemblage, la main-d'oeuvre, les erreurs de fabrication et la contamination.
- Remarque : Raccords MGS à utiliser uniquement avec la sertisseuse MC4-20.
- Revêtus d'un placage TuffCoat - Résistance à la corrosion plus de cinq fois supérieure à la spécification SAE ASTMB117.
- Usinées à partir de barres d'acier sans plomb, les extrémités filetées GlobalSpiral peuvent supporter des pressions de service allant jusqu'à 6 000 PSI.
Spécifications
| Coupure (po) – C | 1-23/64 po |
| Recommandations pour le tuyau | Tous les flexibles hydrauliques Gates MegaSys à quatre et six fils spiralés jusqu'à 8000 psi |
| Description industrielle | 8GS-8FJX |
| Diamètre intérieur | 1/2 po |
| Longueur | 2-53/64 po |
| Matériel | Acier |
| Dimension de la clé d'écrou | 7/8 po |
| N° de pièce d'origine | G20170-0808 |
| Numéro de produit | 734724245 |
| Tige hexagonale (po) | 7/8 po |
| Type | Pivotant femelle JIC 37 à collet évasé GlobalSpiral |
| CUP | 072053302516 |
| Dimension de la connexion 1 | 3/4-16 |
| Dimension de la connexion 2 | 0.5 in |
| Type de connexion 1 | Female JIC 37 deg Flare Swivel |
| Type de connexion 2 | Hose |
| Pression de fonctionnement | 6000 lb/po² |
| Catégorie de produit | Raccord GlobalSpiral |
| Poids | 0,31 lb (0,14 kg) |
Interchanges et pièces équivalentes:
| 1067188 |
| 284000808 |
| 364000808 |
| GYH36400-0808 |
| GYH28400-0808 |
| G201700808 |
| 1BA8FJ8 |
| FC9515-0808S |
| G20170-0808 |
| 734724245 |
