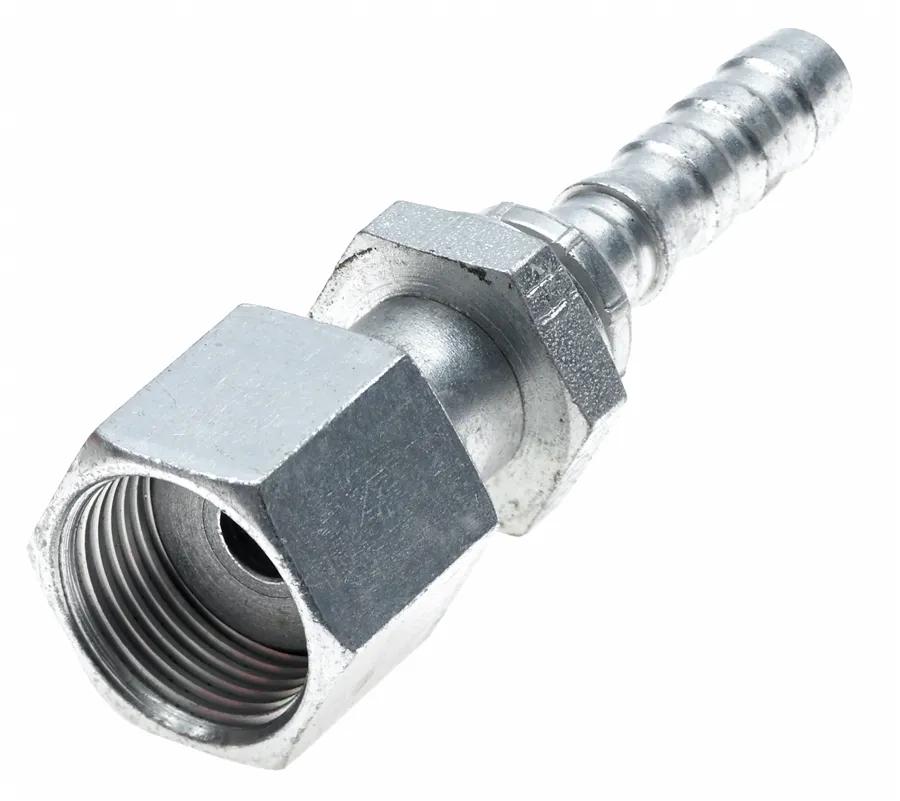

Raccord pivotant Gates GlobalSpiral femelle à face plate avec joint torique, acier, 1 po, 16GS-16FFORX XBULK
Sommaire du produit
La conception de raccord sans dénudage Gates GlobalSpiral offre des performances supérieures pour les applications de tuyaux hydrauliques à fil spiralé à très haute pression et à impulsion élevée. La conception innovante en deux pièces, sans dénudage, permet des assemblages rapides et sur mesure. L'élimination du processus de dénudage réduit considérablement le temps d'assemblage, la main-d'oeuvre, les odeurs, les erreurs de fabrication et la contamination du système de puissance fluidique. Couverture d'application maximale - Les raccords GlobalSpiral sont disponibles dans plus de 80 configurations de filetage, ce qui facilite la recherche du bon ajustement pour votre assemblage. Les embouts filetés GlobalSpiral sont usinés à partir de barres d'acier non plombé et peuvent supporter des pressions de service allant jusqu'à 6 000 lb/po². Revêtus d'un placage TuffCoat, offrant une résistance à la corrosion plus de cinq fois supérieure à la spécification SAE ASTMB117.Raccord GlobalSpiral, acier, taille de connexion 2 de 1 po, type de connexion 1 pivotant femelle à face plate avec joint torique, type de connexion 2 pour tuyau, pression de service de 6000 lb/po², longueur de 4,358 po
Caractéristiques et avantages
- Couverture d'application maximale - Les raccords GlobalSpiral sont disponibles dans plus de 80 configurations de filetage, il n'a donc jamais été aussi facile de trouver le bon ajustement pour votre assemblage.
- En tirant la ferrule loin de l'extrémité du tuyau, il est plus facile de voir quand la tige est entièrement et solidement insérée dans le tuyau.
- La conception en deux pièces réduit potentiellement l'inventaire de 30 % puisqu'une seule tige est requise pour tous les types de tuyaux à fil spiralé.
- La conception innovante en deux pièces sans dénudage permet des assemblages rapides et sur mesure.
- La conception unique de sertissage 'mord-le-fil' permet une meilleure rétention du raccord et une prévention du débranchement.
- La configuration en deux pièces GlobalSpiral réduit considérablement les risques d'erreur d'assemblage.
- L'élimination du processus de dénudage réduit considérablement le temps d'assemblage, la main-d'oeuvre, les odeurs, les erreurs de fabrication et la contamination du système de puissance fluidique.
- Les raccords GlobalSpiral ont dépassé un million de cycles d'impulsion à +250 °F (+121 °C) sans provoquer de fissures de contrainte dans le tube du tuyau.
- Remarque : Raccords MGS à utiliser uniquement avec la sertisseuse MC4-20.
- Revêtement TuffCoat - Plus de cinq fois meilleure résistance à la corrosion que la spécification SAE ASTMB117.
- Usinés à partir de barres d'acier non plombé, les embouts filetés GlobalSpiral peuvent supporter des pressions de service allant jusqu'à 6 000 PSI.
- Réduit l'inventaire des pièces de 30 % puisqu'une seule tige est requise pour tous les types de tuyaux à fil spiralé.
Spécifications
| Description industrielle | 16GS-16FFORX XBULK |
| Longueur | 4-23/64 po |
| Matériel | Acier |
| Type | Pivotant femelle à face plate avec joint torique GlobalSpiral |
| CUP | 072053659351 |
| Dimension de la connexion 1 | 1 in |
| Dimension de la connexion 2 | 1 in |
| Type de connexion 1 | Female Flat-Face O-Ring Swivel |
| Type de connexion 2 | Hose |
| Pression de fonctionnement | 6000 lb/po² |
| Catégorie de produit | Raccord GlobalSpiral |
Interchanges et pièces équivalentes:
| G20230-1616X |
| 73473055 |
