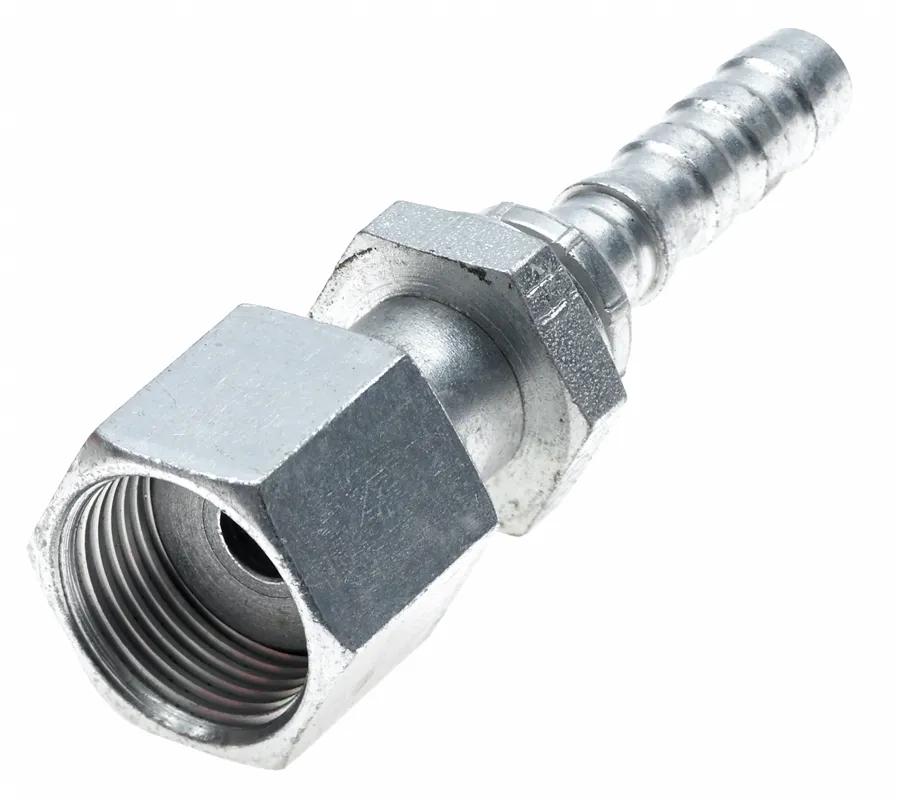

Raccord pivotant à joint torique à face plate femelle Gates GlobalSpiral, acier, 1-61/64 po de longueur, 3/4 po ID, 6 000 PSI
Sommaire du produit
Les raccords Gates® GlobalSpiral™ offrent une performance supérieure pour les applications de tuyaux hydrauliques à fil spiralé à très haute pression et à forte impulsion. La conception novatrice en deux pièces sans découpe permet des assemblages rapides et sur mesure. L'élimination du processus de découpe réduit considérablement le temps d'assemblage, la main-d'oeuvre, les odeurs, les erreurs de fabrication et la contamination du système hydraulique. Couverture maximale des applications - Les raccords GlobalSpiral™ sont disponibles dans plus de 80 configurations de filetage, ce qui facilite la recherche de la bonne solution pour votre assemblage. Les extrémités filetées GlobalSpiral™ sont usinées à partir de barres d'acier sans plomb et peuvent supporter des pressions de service allant jusqu'à 6 000 psi. Revêtement TuffCoat™ offrant une résistance à la corrosion cinq fois supérieure à celle de la spécification SAE ASTMB117. A dépassé un million de cycles d'impulsion à +250 °F (+121 °C) sans provoquer de fissures de contrainte dans le tube du tuyau. Remarque : Raccords MGS à utiliser avec la sertisseuse MC4-20 uniquement.Raccord GlobalSpiral, acier, taille de raccordement 2 de 0,752 po, type de raccordement 1 pivotant à joint torique à face plate femelle, type de raccordement de tuyau 2, pression de service de 6 000 psi, longueur de 1,949 po
Caractéristiques et avantages
- Couverture maximale des applications - Les raccords GlobalSpiral sont disponibles dans plus de 80 configurations de filetage, de sorte qu'il n'a jamais été aussi facile de trouver la bonne solution pour votre assemblage.
- En éloignant la virole de l'extrémité du tuyau, il est plus facile de voir quand la tige est complètement et solidement insérée dans le tuyau.
- La conception en deux pièces réduit potentiellement les stocks de 30 pour cent, car une seule tige est nécessaire pour tous les types de tuyaux à fil spiralé.
- La conception novatrice en deux pièces sans découpe permet des assemblages rapides et sur mesure.
- La conception unique de sertissage Bite-the-Wire permet une meilleure rétention du raccord et une prévention du détachement.
- La configuration en deux pièces GlobalSpiral réduit considérablement le risque d'erreur d'assemblage.
- L'élimination du processus de découpe réduit considérablement le temps d'assemblage, la main-d'oeuvre, les odeurs, les erreurs de fabrication et la contamination du système hydraulique.
- Les raccords GlobalSpiral ont dépassé un million de cycles d'impulsion à +250 °F (+121 °C) sans provoquer de fissures de contrainte dans le tube du tuyau.
- Remarque : Raccords MGS à utiliser avec la sertisseuse MC4-20 uniquement.
- Revêtement TuffCoat - Résistance à la corrosion cinq fois supérieure à celle de la spécification SAE ASTMB117.
- Usinées à partir de barres d'acier sans plomb, les extrémités filetées GlobalSpiral sont capables de supporter des pressions de service allant jusqu'à 6 000 PSI.
- La conception unique de sertissage Bite-the-Wire permet une meilleure rétention du raccord et une prévention du détachement
Spécifications
| Description d'accouplement | Pivotant à joint torique à face plate femelle GlobalSpiral |
| Description industrielle | 12GS-12FFORX XBULK |
| Longueur | 1-61/64 po |
| Matériel | Acier |
| Type | Pivotant à joint torique à face plate femelle GlobalSpiral |
| CUP | 072053668216 |
| Largeur | 3/4 po |
| Dimension de la connexion 1 | 1-3/16 in-12 |
| Dimension de la connexion 2 | 0.752 in |
| Type de connexion 1 | Female Flat-Face O-Ring Swivel |
| Type de connexion 2 | Hose |
| Pression de fonctionnement | 6000 lb/po² |
| Standards | SAE ASTMB117 |
| Catégorie de produit | Raccord GlobalSpiral |
Interchanges et pièces équivalentes:
| G20230-1212X |
| 73473044 |
