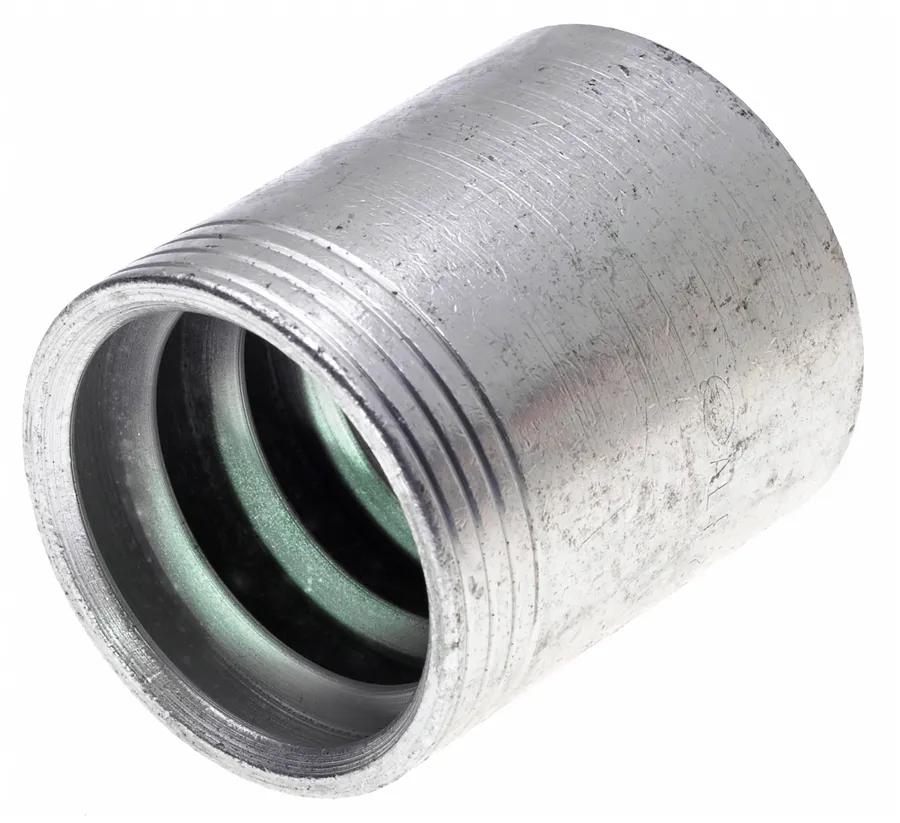

Virole Gates GlobalSpiral GS pour tuyau 4-spirales, acier, 12GS1F-4 XBULK
Sommaire du produit
Les raccords Gates® GlobalSpiral™ offrent une performance supérieure pour les applications de tuyaux hydrauliques à spirale à fil haute pression et à forte impulsion. La conception innovante en deux pièces sans dénudage permet des assemblages rapides et sur mesure. L'élimination du processus de dénudage réduit considérablement le temps d'assemblage, la main-d'oeuvre, les odeurs, les erreurs de fabrication et la contamination du système hydraulique. Couverture d'application maximale - Les raccords GlobalSpiral™ sont disponibles dans plus de 80 configurations de filetage, ce qui facilite la recherche de la bonne solution pour votre assemblage. Les extrémités filetées GlobalSpiral™ sont usinées à partir de barres d'acier sans plomb et peuvent supporter des pressions de service allant jusqu'à 6 000 psi. Revêtement TuffCoat™ offrant une résistance à la corrosion cinq fois supérieure à celle de la spécification SAE ASTMB117.Raccord GlobalSpiral, acier, taille de raccordement 2 de 0,752 po, type de raccordement de virole GS 1, type de raccordement de tuyau 2, pression de service de 6 000 psi, longueur de 2 po
Caractéristiques et avantages
- Couverture d'application maximale - Les raccords Globalspiral sont disponibles dans plus de 80 configurations de filetage, il n'a donc jamais été aussi facile de trouver la bonne solution pour votre assemblage.
- Dépasse un million de cycles d'impulsion. Conception innovante en deux pièces sans dénudage.
- La conception unique de sertissage par morsure de fil permet une meilleure rétention du raccord et une prévention du détachement.
- La configuration en deux pièces GlobalSpiral réduit considérablement le risque d'erreur d'assemblage.
- L'élimination du processus de dénudage réduit considérablement le temps d'assemblage, la main-d'oeuvre, les odeurs, les erreurs de fabrication et la contamination du système hydraulique.
- Les raccords GlobalSpiral ont dépassé un million de cycles d'impulsion à +250 degrés F (+121 degrés C) sans provoquer de fissures de contrainte dans le tube du tuyau.
- Réduit l'inventaire de pièces de 30 % puisqu'une seule tige est nécessaire pour tous les types de tuyaux à spirale.
- Réduit le temps d'assemblage, la main-d'oeuvre, les erreurs de fabrication et la contamination.
- Remarque : Raccords MGS pour utilisation avec la sertisseuse MC4-20 uniquement.
- Revêtement TuffCoat - Résistance à la corrosion cinq fois supérieure à celle de la spécification SAE ASTMB117.
- Usinées à partir de barres d'acier sans plomb, les extrémités filetées GlobalSpiral sont capables de supporter des pressions de service allant jusqu'à 6 000 PSI.
Spécifications
| Description d'accouplement | Virole GlobalSpiral GS pour tuyau 4-spirales |
| Recommandations pour le tuyau | Tous les tuyaux hydrauliques à quatre et six spirales Gates MegaSys jusqu'à 8000 psi |
| Description industrielle | 12GS1F-4 XBULK |
| Diamètre intérieur | 3/4 po |
| Longueur | 2 po |
| Matériel | Acier |
| N° de pièce d'origine | G20995-0412X |
| Numéro de produit | 73470313 |
| Type | Virole GlobalSpiral GS pour tuyau 4-spirales |
| CUP | 072053659924 |
| Largeur | 1-51/64 po |
| Dimension de la connexion 2 | 0.752 in |
| Type de connexion 1 | GS Ferrule |
| Type de connexion 2 | Hose |
| Pression de fonctionnement | 6000 psi |
| Catégorie de produit | Raccord GlobalSpiral |
| Poids | 0,39 lb (0,18 kg) |
Interchanges et pièces équivalentes:
| G20995-0412X |
| 73470313 |
